日本下水道事業団仕様
アルミ手摺Aluminum handrail for
Japan Sewage Works Agency

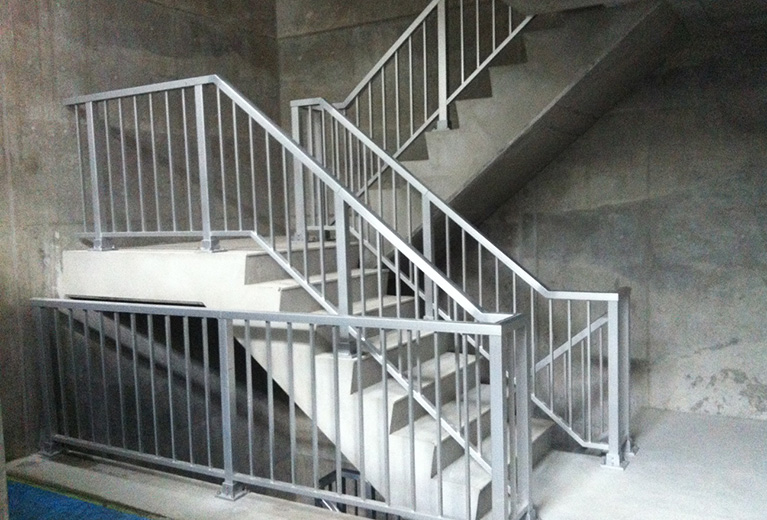

高品質の日本下水道事業団仕様
アルミ手摺

  • 鋼栄エンジニアリングが手掛ける、高品質の日本下水道事業団仕様アルミ手摺。お客様のニーズに合わせた製品・技術をご提案します。
    弊社では金物・金属工事の設計・製造・施工を一貫して行うことにより、コストの削減、納期の短縮を可能にしました。また、長期間使用でき環境に優しい材料を選び、設計・施工しております。納品後のメンテナンス作業の軽減、材料のリサイクルまで考えた施工を心掛けております。金物・金属工事のことなら鋼栄エンジニアリングにお気軽にご相談ください。

仕様など

基礎

日本下水道事業団 下水道施設標準図(詳細) 土木・建築・建築設備(機械)編(平成15年版)

主な使用材料

JIS規格番号 材質 引張強さ(N/㎟) 耐力(N/㎟) 伸び(%)
H4100 A6N01S-T5 265 245 8以上
H4100 A6063S-T5 155 110 8以上
H5202 AC4C-F 157 - 3以上

設計条件

  • 仕様 条件 基準
    形状 防護柵の高さ 歩廊面より
    1100mm標準とする
    支柱間隔 1800mm又は2000mm
    手摺間隔 @150
    設計推力 水平 1.5kN/m
    垂直 1.0kN/m
    表面処理 陽極酸化皮膜 9μ以上
    透明合成樹脂塗料 12μ以上
    たわみ 等分布荷重 500N/m 1/500以下かつ
    5mm以下
    局部荷重 500N 1/100以下

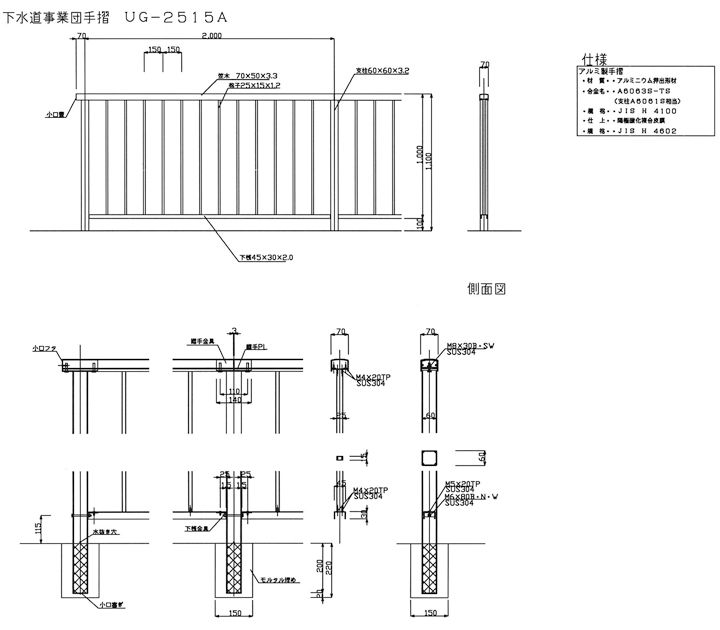

  • アルミ製手摺仕様画像
